3D板斜插阻焊機
聯系人：王經理
服務熱線：15324187575
郵箱：736957903@qq.com
添加時間：2017/9/22 14:45:55
閱讀量：139
斜插阻焊機（3D板生產設備）
3D板自動生產設備，采用PLC觸摸屏控制系統，氣動和步進電機作為動力，它通過設備的自動斜插、切斷、平網與泡沫板的嚴格定位，斜插絲與平網的組焊來完成鋼絲網架聚苯乙烯夾心板的生產。生產自動化、生產效率高、漏焊率低、焊點強度大、均勻、產品的平整度好，生產成本低。
規格參數：
額定功率 | 75KVA | |||
輸入電源 | 3-Phase 380V/220V/415V/440V 50Hz/60Hz | |||
氣源配置 | 3m3/min 0.6MPa | |||
適用范圍 | 芯板厚度 | 50mm-100mm | ||
插絲結構 | 雙面網疏、密插絲 | |||
生產規模 | 標準板 | 長 | 3000mm | |
寬 | 1220mm | |||
非標準板 | 長度 ≥6000mm | |||
使用材料 | 可焊鋼絲直徑 | 2.0-3.0mm 冷拔低碳鋼絲 | ||
芯板材質 | 阻燃聚苯乙烯泡沫板 | |||
絲板材質 | 50mm*50mm | |||
漏焊率 | ≥5% | |||
焊接強度 | 每點≤330N | |||
整機安裝外形尺寸 | 長 | 13500mm | ||
寬 | 1800mm | |||
高 | 1700mm | |||
重量 | 4000kg | |||
|

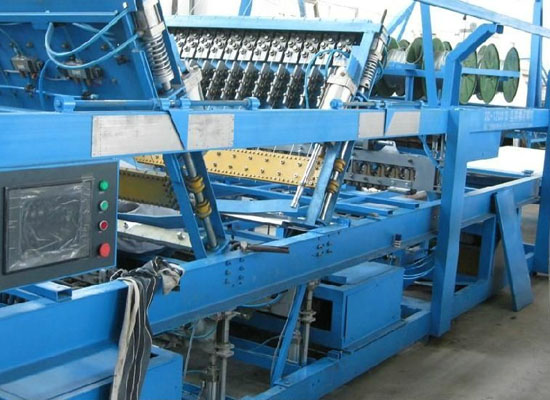

| 3D板斜插阻焊機 |
 |
| 3D板斜插阻焊機 |

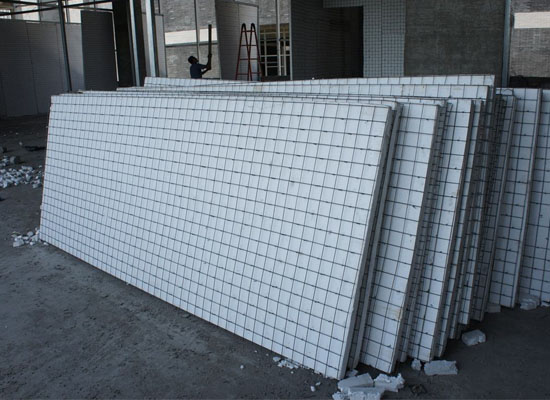

| 3D板斜插阻焊機所生產產品實例： |
 |
